3D-Animation für Filtertechnik: Aufbau und Medienweg sichtbar machen
Von außen sieht man ein Filtergehäuse. Für den Kunden zählen aber der Medienweg, der Filteraufbau und die Frage, was sich beim Betrieb verändert. Eine 3D-Animation kann diese Ebenen auseinanderhalten und sichtbar machen – ohne aus einer anschaulichen Erklärung eine vermeintliche Simulation zu machen.
Welche Frage soll der Filterfilm beantworten?
Für den Vertrieb kann wichtig sein, wie das Medium durch ein Filterelement geführt wird. Für den Service geht es vielleicht um den Wechsel des Elements. Für einen Produktvergleich zählt eine bestimmte Baugruppe oder Anschlusslösung. Diese Aufgaben brauchen unterschiedliche Ansichten.
Beginne deshalb nicht mit einer vollständigen Explosionsansicht. Kläre zuerst, welche Funktion der Betrachter verstehen soll. Ein Schnitt durch die passende Stelle kann mehr erklären als zwanzig Bauteile, die gleichzeitig auseinanderfliegen.
Gehäuse, Medium und Filterelement getrennt zeigen

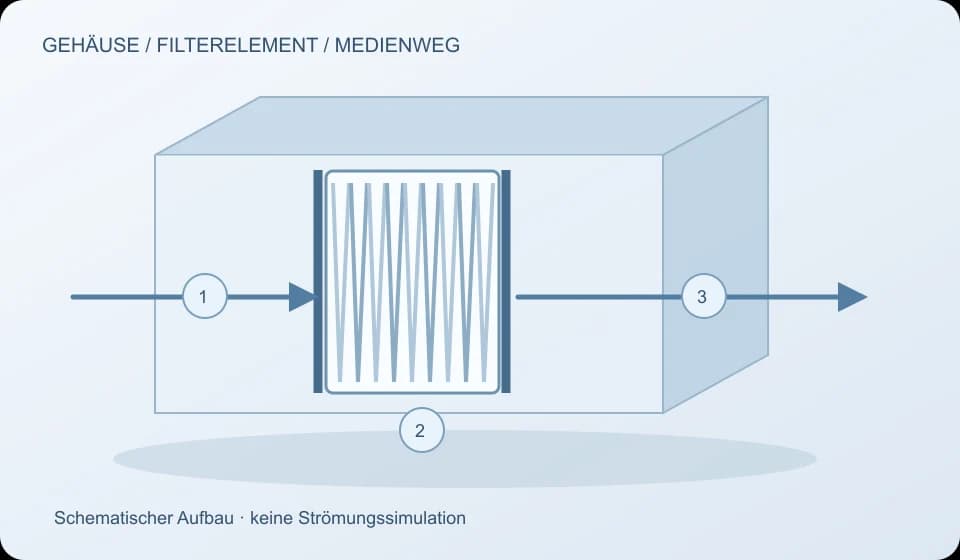

Das Bildbeispiel zeigt schematisch ein gefaltetes Filterelement: Ein farbiger Weg führt zum Element, durch eine dargestellte Medienlage und zum Ausgang. Gehäuse und Stützstruktur werden zurückgenommen, damit die Leserichtung erhalten bleibt.
Der tatsächliche Weg hängt von der Bauart ab. Auch Schichten, Abdichtungen und Stützstrukturen unterscheiden sich. Die Zeichnung erklärt das Darstellungsprinzip; sie bildet kein konkretes Filterprodukt und keine Partikelabscheidung im Betrieb nach.
Der Medienweg gibt die Leserichtung vor.
- 01
Zufluss
Der Medienweg wird im Gesamtaufbau eingeordnet.
- 02
Filtermedium
Ein Detail zeigt die relevante Lage und Stützstruktur.
- 03
Abfluss
Die Ansicht verbindet das Element wieder mit dem System.
So wird aus dem Aufbau eine verständliche Bildfolge
Zeige zunächst das geschlossene Produkt, damit die Orientierung stimmt. Öffne danach gezielt die relevante Stelle. Führe den Medienweg durch die Baugruppe und vergrößere erst dann das Detail, das die Filterung oder Führung erklärt.
Bleibe bei einer konsistenten Farbzuordnung. Wenn Blau den Zufluss zeigt, sollte es nicht im nächsten Bild ohne Erklärung eine andere Bedeutung bekommen. Kurze Bezeichnungen wie „Zufluss“, „Filtermedium“ und „Abfluss“ helfen mehr als ein dichter Block aus technischen Daten.
- Gesamtansicht: Wo sitzt das Element?
- Schnitt: Wie gelangt das Medium zur relevanten Fläche?
- Detail: Welche Schicht oder Baugruppe übernimmt welche Aufgabe?
- Abschluss: Wie passt die Funktion zurück ins gesamte System?
Anschauliche Partikel sind noch keine Strömungsrechnung
Animierte Punkte können eine Richtung verdeutlichen. Sie belegen weder eine Abscheideleistung noch Druckverlust, Durchfluss oder die räumliche Verteilung echter Partikel. Dafür braucht es passende Prüf- oder Simulationsdaten und deren fachliche Einordnung.
Wenn solche Daten vorliegen, wird vereinbart, was davon gezeigt werden darf und wie es beschriftet wird. Ohne diese Grundlage bleibt die Bewegung ausdrücklich schematisch. Auch eine dichte Animation darf keine höhere Genauigkeit suggerieren, als vorhanden ist.
Was für die Produktion gebraucht wird
Hilfreich sind CAD-Daten, eine Schnittzeichnung, Bauteilbezeichnungen und eine Erklärung des Medienwegs. Wenn Daten fehlen, lässt sich zuerst prüfen, welche Ansichten anhand anderer Unterlagen aufgebaut werden können. Verdeckte Funktionsdetails sollten dabei nicht geraten werden.
Ein technischer Ansprechpartner prüft Modell und Ablauf vor dem finalen Film. Besonders wichtig sind Zu- und Abfluss, Dichtstellen, Schichten und Bewegungen beim Wechsel. Für vertrauliche Innenansichten wird früh geklärt, was öffentlich sichtbar sein darf.
Für Messe, Vertrieb oder Service anders zuschneiden
Auf einer Messe muss die Funktion schnell und ohne Ton erkennbar sein. Im Vertrieb darf der Film an einer Detailansicht pausieren, während jemand Fragen beantwortet. Ein Servicevideo braucht dagegen genaue Schritte und eine geprüfte Reihenfolge.
Ein gemeinsames Modell kann mehrere Ansichten liefern. Die Filmfassungen sollten trotzdem nach ihrer Aufgabe geplant werden. Der Austausch eines Elements ist keine bloße Kurzfassung einer Werbeinszenierung.
Häufige Fragen
Kann man Partikel und Strömung animieren?
Ja, als abgestimmte schematische Darstellung. Eine belastbare Aussage über Strömung oder Abscheidung setzt passende technische Daten voraus; dekorative Partikel liefern diesen Nachweis nicht.
Muss der ganze Filter geöffnet werden?
Nein. Oft reicht ein gezielter Schnitt oder eine transparente Teilansicht. Es sollte nur sichtbar werden, was für die Erklärung notwendig ist.
Können verschiedene Filtervarianten gezeigt werden?
Ja. Dafür werden die tatsächlichen Unterschiede festgelegt und unter vergleichbaren Ansichten dargestellt. Leistungswerte brauchen eine freigegebene Grundlage.
