3D-Animation für Pumpen und Ventile: Aufbau und Funktion sichtbar machen

Wähle zuerst die konkrete Bauart und die Frage dazu

Kreiselpumpe, Verdrängerpumpe, Kugelhahn und Membranventil funktionieren unterschiedlich. Ein allgemeines Gehäuse mit bunten Strömungslinien würde diese Unterschiede verdecken. Für den Film wird deshalb das konkrete Produkt gewählt: Soll der Aufbau, eine Schaltbewegung oder der Medienweg erklärt werden?

Auch die Zielgruppe bestimmt die Detailtiefe. Neue Interessenten brauchen möglicherweise nur den grundlegenden Zusammenhang. Technischer Vertrieb kann bestimmte Bauteile oder eine besondere Anwendung zeigen wollen. Montage und Wartung sind eigene Aufgaben mit genauerer Prüfung. Der Film erhält eine klare Hauptfrage, bevor das Innenleben modelliert wird.

Kreiselpumpe: Bewegung und Energieübertragung verbinden

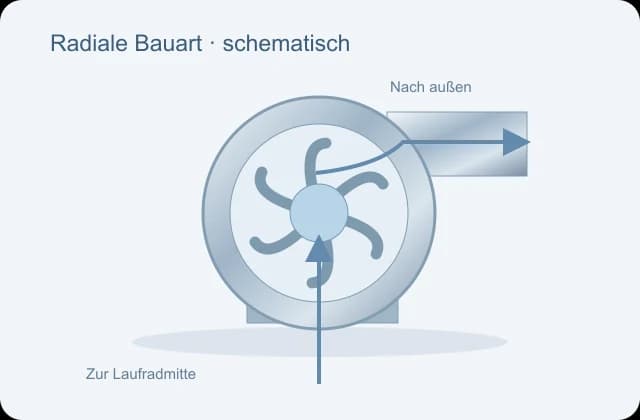

KSB beschreibt das Wirkprinzip der Kreiselpumpe als Energieübertragung durch ein rotierendes Laufrad auf das Fluid. Für eine ausgewählte radiale Bauart kann die Bildfolge den Eintritt zur Laufradmitte und die Abgabe nach außen sichtbar machen. Dabei wird die Bauart benannt; die Darstellung wird nicht auf alle Pumpentypen übertragen.

Eine Außenansicht gibt dem Zuschauer die Orientierung. Anschließend öffnet eine Schnittansicht den Blick auf das relevante Laufrad. Ein schematischer Medienweg zeigt den Zusammenhang zwischen den Anschlüssen und der Bewegung. Die Erklärung braucht keine erfundenen Angaben zu Druck, Förderleistung oder Effizienz.

Kugelhahn: Die Stellung der Bohrung erklärt den Zustand

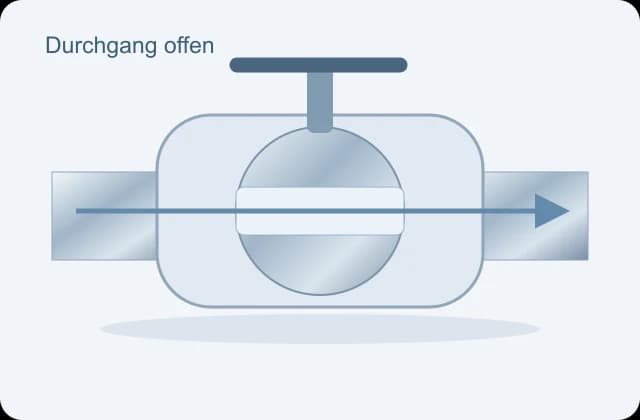

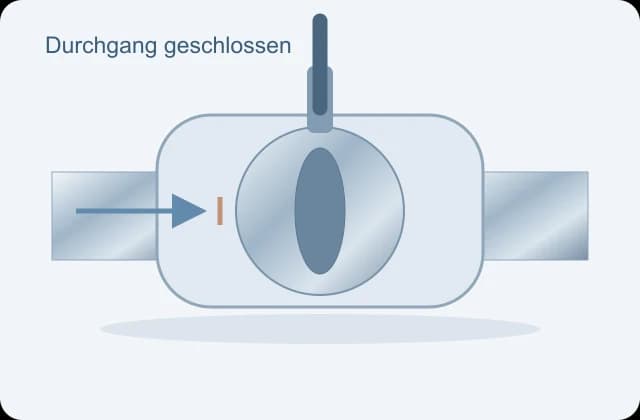

Bei einem Kugelhahn öffnet oder sperrt eine drehbare Kugel mit Durchgangsbohrung den Medienweg. Bürkert beschreibt dafür die Vierteldrehung zwischen den Endstellungen. Eine passende Schnittdarstellung kann zeigen, wann die Bohrung mit der Leitung ausgerichtet ist und wann der Durchgang geschlossen wird.

Für eine verständliche Bildfolge bleiben Anschlüsse und Blickrichtung erkennbar. Die Drehung verändert das Bauteil; danach wird der Zustand benannt. Eine Gestaltung, die nur zwischen zwei Farben wechselt, würde den Mechanismus kaum erklären. Antrieb, Dichtungen und besondere Eigenschaften kommen hinzu, wenn sie für das reale Produkt gebraucht und dokumentiert sind.

Ein dargestellter Medienweg ist noch keine Strömungssimulation

Linien und Pfeile können die Richtung erklären. Sie sagen ohne zusätzliche Datengrundlage nichts über tatsächliche Geschwindigkeit, Druckverteilung oder Turbulenz aus. Eine Animation mit geglätteten Linien wird nicht durch ihre Detailfülle zu einer CFD-Berechnung. Wenn Simulationsergebnisse gezeigt werden sollen, müssen die passenden Daten und ihre fachliche Einordnung vorliegen.

Unsere Schaubilder zeigen vereinfachte Funktionsideen und keine Konstruktion eines bestimmten Herstellers. Für ein Produktprojekt werden Geometrie, Bewegungsrichtung und Aussagen freigegeben. Erklärende Vereinfachungen können helfen; sie dürfen die technische Bedeutung nicht ändern. Die fachliche Prüfung gehört deshalb vor die finale Animation.

So wird aus technischen Unterlagen ein verständlicher Film

Ein Produktlink, die gewünschte Aussage und der Einsatz reichen für den ersten Austausch. Für Innenansichten helfen CAD-Daten, Schnittzeichnungen und freigegebene Funktionsbeschreibungen. Gemeinsam wird ausgewählt, welche Komponenten sichtbar sein müssen. Eine komplette Baugruppe muss nicht bis zur letzten Schraube im Film vorkommen.

Der Szenenplan legt Übersicht, Detail und Ergebnis fest. Das Produktteam prüft die technische Aussage und die relevanten Ansichten. Erst danach werden Materialien, Kamera und Bewegung ausgearbeitet. Umfang, Korrekturen und Lieferfassungen stehen im Angebot. Ein begrenzter Funktionsfilm und eine ausführliche Montageerklärung werden getrennt kalkuliert.

• Welches Produkt und welche Bauart werden gezeigt?
• Welche Frage soll der Film beantworten?
• Welche Innenansichten und technischen Daten liegen vor?
• Welche Person gibt Aufbau, Bewegung und Aussagen frei?
