3D-Animation für Sensorik: Messprinzipien verständlich darstellen
Das Gehäuse eines Sensors zeigt nicht, wie die Messung funktioniert. Eine 3D-Animation kann Gerät, erfasstes Objekt und Ergebnis miteinander verbinden. Entscheidend ist, das konkrete Messprinzip korrekt auszuwählen und nur die Informationen zu zeigen, die das Publikum dafür braucht.
Beginne bei der Anwendung, nicht beim Lichtstrahl
Vor der Erklärung muss klar sein, welche Aufgabe der Sensor übernimmt. Erkennt er die Anwesenheit eines Bauteils, misst er einen Abstand oder erfasst er ein Profil? Das sind unterschiedliche Aussagen. Ein Gerät vor einem Objekt gibt dem Zuschauer zunächst eine räumliche Orientierung: Hier wird etwas erfasst.
Für einen Vertriebsfilm kann diese Anwendung wichtiger sein als die vollständige Signalverarbeitung. Ein technisches Publikum braucht möglicherweise zusätzliche Angaben zur Einbausituation oder Messung. Deshalb werden Zielgruppe und Hauptfrage vor dem Modellaufbau geklärt. Ein schöner Sensor allein beantwortet noch keine dieser Fragen.
Ein Beispiel: Abstand über die Lichtlaufzeit erfassen
Beim von ifm beschriebenen PMD-Abstandssensor wird ausgesendetes, moduliertes Licht vom Objekt reflektiert. Aus dem Vergleich der Phasenlage von ausgesendetem und empfangenem Signal wird die Laufzeit und daraus der Abstand bestimmt. Das ist eine konkrete Variante der optischen Abstandsmessung, kein gemeinsames Funktionsprinzip aller Sensoren.
Ein Film kann zuerst den Zusammenhang zwischen Sensor und Objekt zeigen und anschließend die Signalauswertung schematisch einordnen. Dafür braucht es keine erfundenen Messwerte. Unsere Darstellung unten zeigt Hin- und Rückweg als Erklärungshilfe. Sie bildet weder reale Lichtgeschwindigkeit noch Reichweite, Messkegel oder einen bestimmten Sensoraufbau ab.
Anwendung, Messprinzip und Ergebnis.
Die Anwendung

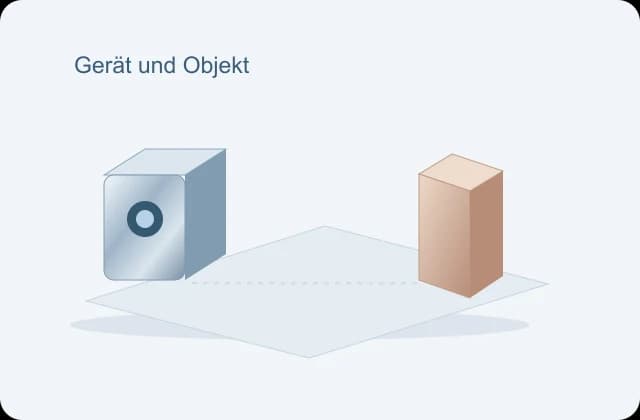

Gerät und erfasstes Objekt bekommen einen Ort.
Das Messprinzip

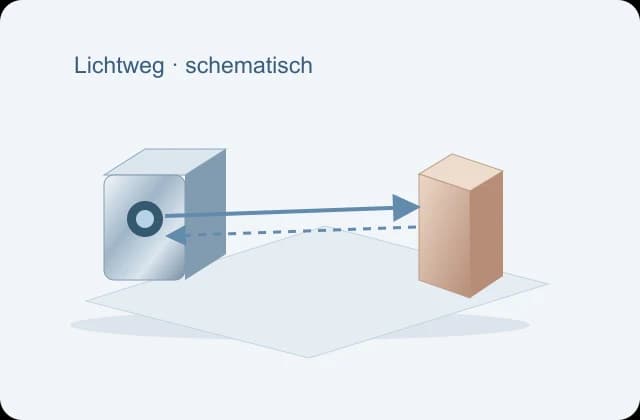

Reflektiertes Licht verbindet Objekt und Auswertung.
Die Information

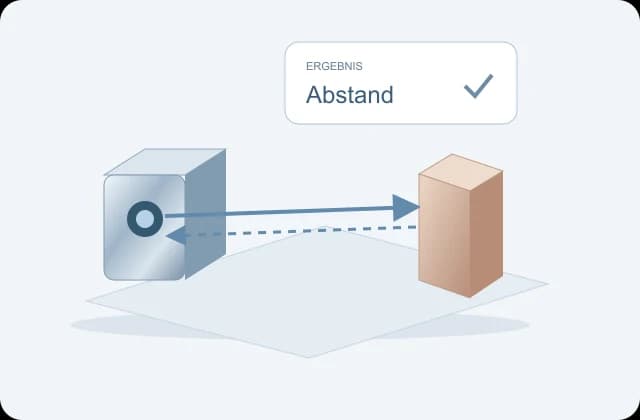

Das Ergebnis wird als Abstand eingeordnet.
Zeige die Information, die aus der Messung entsteht
Nach dem Messprinzip folgt das Ergebnis: beispielsweise ein Abstandswert in der Anwendung. Eine Schaltentscheidung ist ein weiterer Vorgang und muss mit einer vereinbarten Bedingung verbunden werden. Wenn der Film eine Maschine reagieren lässt, muss geprüft werden, ob dieser Zusammenhang tatsächlich zur Anlage und ihrer Steuerung gehört.
Für eine erste Produktvorstellung kann ein einfach beschrifteter Zustand genügen. Ein Demonstrationsfilm kann die Änderung beim bewegten Objekt ergänzen. Präzision, maximale Reichweite und Erkennungsgrenzen werden ausschließlich mit freigegebenen Produktangaben dargestellt. Aus der Gestaltung eines Lichtwegs ergibt sich keine Leistungszusage.
Vereinfachen heißt: bewusst auswählen und fachlich prüfen
Technische Fachleute kennen den Unterschied zwischen einem Messprinzip und seiner konkreten Umsetzung. Die Filmplanung muss ihn ebenfalls beachten. Eine Außenansicht kann als Orientierung dienen, ein separates Diagramm die Funktionsidee erläutern. Nur wenn interne Komponenten gebraucht und dokumentiert sind, sollte ein Gehäuse geöffnet werden.
Farben, Linien und Zeitdehnung helfen beim Verfolgen eines Zusammenhangs. Ihre Bedeutung wird erklärt und konsistent verwendet. Sie dürfen nicht so aussehen, als wären sie eine gemessene Intensität oder eine validierte Simulation. Die Prüfung erfolgt zunächst an der Bildfolge und dann an den ausgearbeiteten Ansichten, bevor Bewegungen finalisiert werden.
Diese Angaben helfen bei einer Anfrage für Sensorik
Schick das konkrete Produkt und die Anwendung. Hilfreich sind ein Datenblatt, eine vorhandene Funktionsbeschreibung und die Frage, die Interessenten häufig stellen. Für die ersten Überlegungen reicht auch ein Produktlink. Welche Modelle, Innenansichten und Messangaben nötig werden, ergibt sich aus der gewählten Aussage.
Bei FORMFOLGE werden Konzept, Gestaltung und Animation auf diesen Umfang abgestimmt. Fachliche Produktfreigaben bleiben beim zuständigen Produktteam. Ein Film für eine Messe, eine Produktseite oder ein Vertriebsgespräch kann dieselbe Grundidee nutzen; benötigte Fassungen, Beschriftungen und Detailtiefe werden gesondert geplant.
- Was wird erfasst und in welcher Anwendung?
- Welches Messprinzip verwendet das konkrete Produkt?
- Welche Darstellung und Produktdaten dürfen gezeigt werden?
- Wer prüft die Aussage aus technischer Sicht?
Häufige Fragen
Kann eine Animation unsichtbare Signale zeigen?
Ja, als verständlich gekennzeichnete Darstellung des konkreten Funktionsprinzips. Linien und Farben müssen eine nachvollziehbare Bedeutung haben und fachlich geprüft werden.
Muss das komplette Innenleben des Sensors modelliert werden?
Nur wenn es die gewählte Aussage erfordert. Häufig reichen Gerät, Anwendung und ein getrenntes schematisches Messprinzip. Unbekannte Innenbauteile werden nicht erfunden.
Ist das gezeigte Schaubild ein ifm-Kundenprojekt?
Nein. Es ist eine eigene schematische Planungshilfe. Die Herstellerquelle erläutert das referenzierte Messprinzip; sie ist keine Referenz für eine Zusammenarbeit.
