Verpackungsmaschinen in 3D animieren: Den Produktionsablauf sichtbar machen

Welche Stelle verkauft deine Maschine?

Bei einer Verpackungsanlage interessiert einen möglichen Käufer nicht jede Achse gleich stark. Er möchte beispielsweise verstehen, wie empfindliche Produkte zugeführt werden, wie ein Formatwechsel funktioniert oder welcher Arbeitsschritt die Packung verschließt.

Für den Film wird deshalb ein konkreter Ablauf ausgewählt. Die Gesamtansicht zeigt zuerst, wo Material und Produkt in die Anlage kommen und wo die fertige Verpackung entsteht. Danach führt die Kamera zum entscheidenden Abschnitt. So bleibt das Detail Teil eines verständlichen Systems.

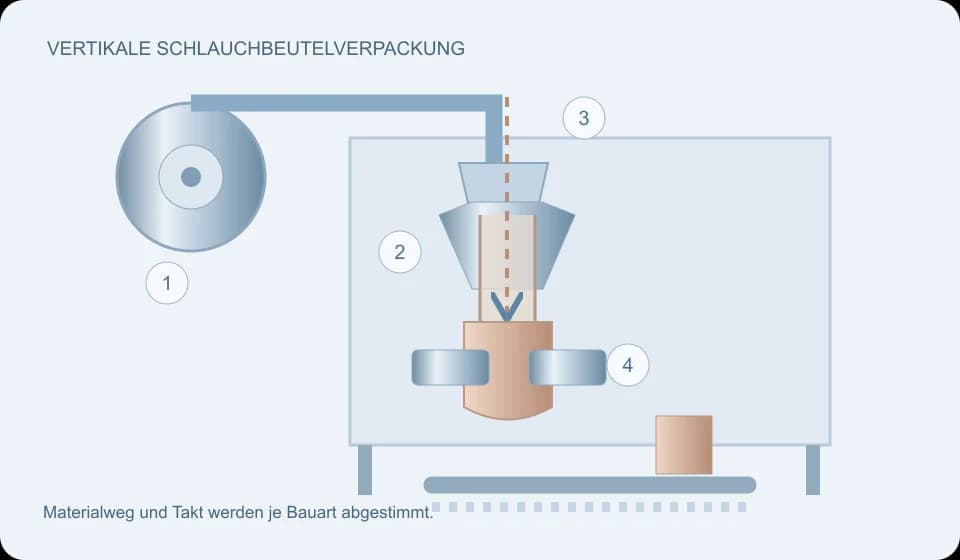

Ein Beispiel: vertikale Schlauchbeutelverpackung

Als Anschauungsbeispiel dient hier eine vertikale Form-, Füll- und Verschließmaschine. Die Folie wird zu einem Schlauch geformt und längs verschlossen. Das Produkt wird dosiert eingefüllt; die Quersiegelung bildet den Beutelabschluss. Die genaue zeitliche Abstimmung richtet sich nach der Bauart.

Die Skizze trennt diese Vorgänge zum Verständnis. In einer realen Anlage greifen Bewegungen und Takte ineinander. Für Kartonierer, horizontale Schlauchbeutelmaschinen oder andere Verpackungsarten wird ein eigener Ablauf geplant – diese Bildfolge ist keine universelle Maschinenbeschreibung.

Materialweg und Maschinenbewegung getrennt gestalten

Wenn sich Folie, Produkt, Greifer und Siegelwerkzeuge gleichzeitig bewegen, weiß ein neuer Betrachter oft nicht, wohin er schauen soll. Eine ausgewählte Hervorhebung hilft: erst der Folienweg, danach die Produktzufuhr, anschließend der Verschluss.

Transparente Verkleidungen oder ein Schnitt können verdeckte Vorgänge zeigen. Andere Bauteile bleiben sichtbar genug, um Orientierung zu geben. Werden dagegen zu viele Komponenten gleichzeitig ausgeblendet, wirkt die Anlage zwar aufgeräumt, aber der räumliche Zusammenhang geht verloren.

Takt, Produkt und Zustand müssen stimmen

Für die Planung helfen CAD-Daten, eine Aufzeichnung des realen Ablaufs und eine fachliche Erklärung der relevanten Schritte. Der Film braucht außerdem ein festgelegtes Produkt und Packungsformat. Ein Formatwechsel sollte nur gezeigt werden, wenn die Bewegungen und erforderlichen Eingriffe geklärt sind.

Kennzahlen wie Ausbringung, Ausschuss oder Wechselzeit lassen sich nicht aus der Animation ableiten. Falls sie im Film genannt werden, müssen sie aus verifizierten Produktdaten stammen und mit den nötigen Bedingungen dargestellt werden. Die Animation selbst ist keine Simulation der Maschinenleistung.

• Welche Bauart und welches Packungsformat werden gezeigt?
• Welcher Arbeitsschritt macht den Unterschied?
• Welche Bewegungen laufen gleichzeitig, welche nacheinander?
• Welche Verkleidungen dürfen für die Erklärung geöffnet werden?

Für Messe und Vertrieb anders schneiden

Ein Messefilm braucht eine schnell verständliche Übersicht und kurze, lesbare Aussagen. Ein Vertriebsfilm kann länger bei einem Detail bleiben, zu dem Kunden regelmäßig nachfragen. Eine Service-Schulung benötigt wiederum einen überprüften Handlungsablauf.

Diese Einsätze lassen sich bei der Szenenplanung berücksichtigen. Eine Hauptfassung und einzelne Detailsequenzen können sinnvoll sein. Ihr Umfang wird vorher festgelegt, damit du am Ende die benötigten Ansichten erhältst und nicht nur einen schönen Rundflug um die Anlage.
