3D-Animation für Fertigungsprozesse: Das WELD-Beispiel
Ein Fertigungsfilm muss zeigen, welche Teile zusammenkommen, was bei der Bearbeitung geschieht und warum das Ergebnis relevant ist. WELD veranschaulicht diese Aufgabe an einem ausgewählten Schweißabschnitt eines Edelstahlbehälters – als freies 27-Sekunden-Konzept.
Der Zuschauer braucht zuerst einen räumlichen Zusammenhang

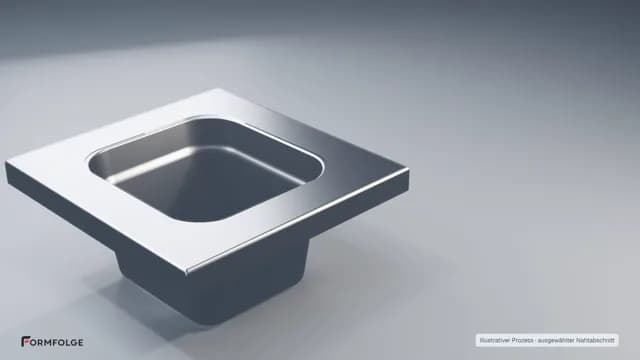

WELD beginnt mit den beteiligten Bauteilen. Behälter und Rahmen sind getrennt zu erkennen und werden anschließend zusammengeführt. Damit ist verständlich, wo die Verbindung entstehen soll. Eine sofortige Nahaufnahme der Naht würde diesen Zusammenhang voraussetzen.
Für einen realen Fertigungsprozess muss der Anfang nicht die gesamte Fabrik zeigen. Eine Maschine, eine Baugruppe oder ein ausgewählter Abschnitt kann genügen. Wichtig ist eine erkennbare Ausgangslage: Welches Teil wird bearbeitet, wie liegt es und welcher Bereich interessiert uns? Die erste Ansicht gibt den folgenden Details ihren Ort.
Die Nahaufnahme zeigt den entscheidenden Bearbeitungsschritt

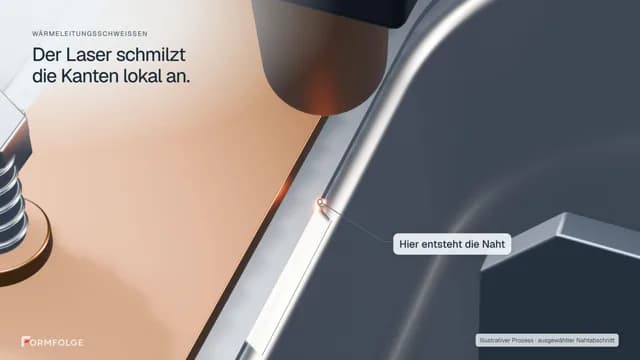

Nach Positionierung und Fixierung führt der Film an die Verbindung heran. Der Laser und die entstehende Naht stehen im Mittelpunkt. Eine kurze Beschriftung hilft, den dargestellten Vorgang einzuordnen. Die Kamera folgt einem ausgewählten Nahtabschnitt statt einem vollständigen Maschinenzyklus.
Diese Auswahl ist Teil der Erklärung. In einem industriellen Auftrag würde zuerst geklärt, ob der Film den gesamten Materialfluss, die Werkstückpositionierung oder genau den Bearbeitungsschritt zeigen soll. Wer alles gleichzeitig darstellt, riskiert, dass der wesentliche Zusammenhang zwischen vielen bewegten Teilen verschwindet.
Überblick, Detail und fertiges Werkstück.
Den Aufbau erkennen
Die Übersicht gibt dem Detail seinen Ort.
Den Schritt verstehen
Der Blick folgt dem relevanten Nahtbereich.
Das Ergebnis einordnen
Die Bildfolge kehrt zum Werkstück zurück.
Schnittansichten brauchen eine klare technische Grundlage
WELD verwendet eine schematische Schnittdarstellung, um den ausgewählten Verbindungsbereich sichtbar zu machen. So lässt sich ein Blick zeigen, der in einer normalen Außenaufnahme verdeckt wäre. Die Darstellung ist illustrativ: Sie ersetzt keine Schweißsimulation und liefert keine berechneten Temperatur- oder Spannungswerte.
Für dein Produkt wird vor der Ausarbeitung festgelegt, welche Geometrie korrekt wiedergegeben werden muss und welche Vereinfachung erlaubt ist. Konstruktion oder Anwendungstechnik prüfen Aufbau, Lage und Bewegung. Eine vereinfachte Ansicht darf verständlicher sein; sie muss trotzdem die freigegebene Aussage tragen.
Das fertige Werkstück macht die Aussage vollständig

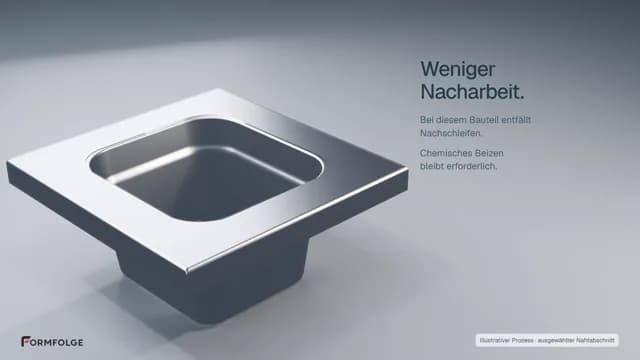

Zum Abschluss kehrt WELD zur Produktansicht zurück. Das Konzept verbindet die bearbeitete Naht mit dem Thema Nacharbeit. Diese Rückkehr hilft dem Zuschauer, den Detailvorgang wieder am fertigen Bauteil einzuordnen. Ein Film sollte das Ergebnis dort zeigen, wo seine Bedeutung erkennbar wird.
Die Aussage zur Nacharbeit gehört bei WELD zur freien Konzeptidee. Es gibt dafür keine kundenseitig bestätigten Messwerte. In einem realen Projekt müssten beispielsweise entfallende Arbeitsschritte, Oberflächenqualität oder Prozesszeiten fachlich belegt werden, bevor sie als Produktvorteil erscheinen. Zahlen und Prozessversprechen werden nicht aus dem Aussehen einer Animation abgeleitet.
Diese Informationen braucht ein Film über deinen Fertigungsprozess
Für den Einstieg helfen Produkt, Prozessabschnitt, Zielgruppe und die gewünschte Aussage. CAD-Daten, Zeichnungen oder Aufnahmen können anschließend zeigen, wie die Beteiligten angeordnet sind. Entscheidend ist außerdem eine Person, die die fachlichen Aussagen und die geplanten Ansichten freigeben kann.
Der Szenenplan legt die Reihenfolge fest, bevor detailliert animiert wird. Darin wird sichtbar, wann die Übersicht gebraucht wird, welches Detail den Prozess erklärt und womit der Film endet. Der Umfang bleibt so konkret genug für ein Angebot. Du musst nicht bereits die gesamte Anlage als fertiges 3D-Modell bereitstellen.
- Welcher Prozessabschnitt soll verständlich werden?
- Welche Bauteile und Zustände müssen korrekt dargestellt sein?
- Was ist der belegbare Vorteil des Verfahrens?
- Wer prüft die technische Aussage und gibt die Szenen frei?
Häufige Fragen
Zeigt WELD eine echte Kundenanlage?
Nein. WELD ist ein freies 3D-Studiokonzept. Es zeigt einen illustrativen Fertigungsabschnitt, keine beauftragte oder validierte Produktionsanlage.
Kann eine Animation verdeckte Arbeitsschritte zeigen?
Ja. Schnittansichten und getrennte Komponenten können die Sicht auf einen relevanten Bereich öffnen. Welche Details gezeigt werden, wird anhand der technischen Unterlagen abgestimmt.
Ist eine Prozessanimation zugleich eine Simulation?
Eine gestaltete Animation ist nicht automatisch eine berechnete Simulation. Soll sie Mess- oder Simulationsergebnisse wiedergeben, müssen diese Daten vorliegen und fachlich geprüft werden.
