3D-Animation für Wärmepumpen: Aufbau und Funktion verständlich zeigen

Erst die Frage des Kunden, dann der Schnitt ins Gerät

Für einen Hersteller kann ein Wärmepumpenfilm sehr unterschiedliche Aufgaben haben: den grundlegenden Kreislauf erklären, ein Bauteil vorstellen oder das Zusammenspiel mit einem Heizsystem zeigen. Werden alle Aufgaben gleich stark behandelt, entsteht schnell eine überladene Darstellung.

Beginne deshalb mit einer konkreten Frage. Zum Beispiel: Wie wird Wärme aus der Außenluft an das Heizsystem abgegeben? Oder: Was verändert der neue Aufbau gegenüber dem Vorgängermodell? Die zweite Frage braucht andere Bilder und technische Angaben als die erste.

Den Kreislauf in einer klaren Reihenfolge zeigen

Bei einer Luft-Wasser-Wärmepumpe nimmt das Kältemittel im Verdampfer Wärme aus der Umgebung auf. Der Verdichter erhöht Druck und Temperatur. Im Verflüssiger wird Wärme an das Heizsystem abgegeben. Das Expansionsventil senkt anschließend den Druck, bevor der Kreislauf erneut beginnt.

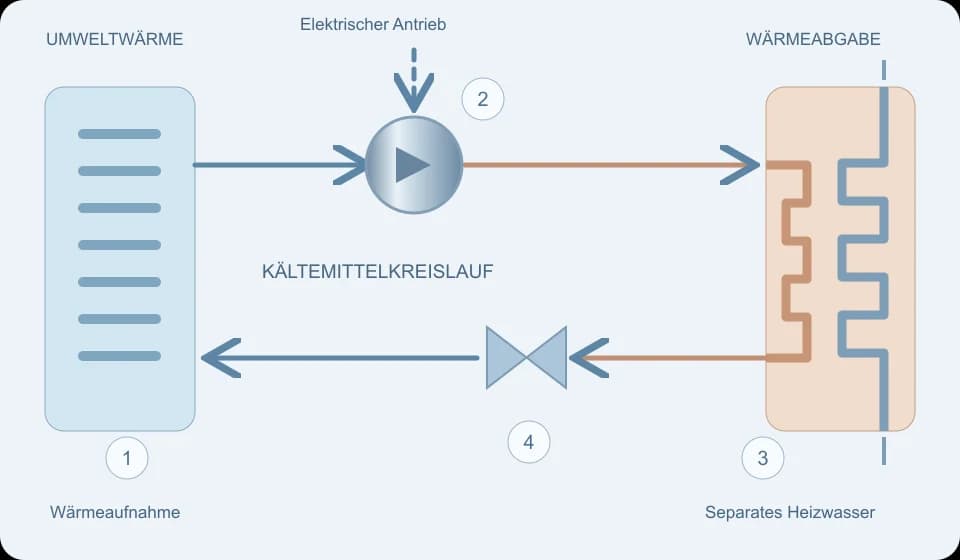

Im Film hilft ein wiederkehrender Blick auf das gesamte System. Ein markierter Weg zeigt, an welcher Stelle man sich gerade befindet. Nahansichten erklären die einzelnen Schritte. Kältemittel und Heizungswasser dürfen dabei nicht wie ein gemeinsamer Stoffstrom aussehen. Die Grafik unten zeigt bewusst nur das Prinzip.

Produktvorteile müssen am richtigen Detail sichtbar werden

Wenn der Unterschied deines Geräts in einer leichter erreichbaren Komponente liegt, sollte der Film den Zugang zeigen. Geht es um eine kompakte Anordnung, braucht man einen nachvollziehbaren Vergleich von Baugruppen und Platzbedarf. Eine schöne Außenansicht allein erklärt solche Unterschiede nicht.

Aussagen zu Leistung, Geräusch oder Verbrauch brauchen die passenden Produktdaten und Bedingungen. Eine ruhige Bewegung ist kein Nachweis für einen leisen Betrieb. Und die Farbe eines Wärmewegs belegt keine Effizienz. Die Animation zeigt, was sich darstellen lässt; technische Kennzahlen werden getrennt und korrekt eingeordnet.

Was vor der Produktion geprüft wird

Nötig ist zunächst ein fachlich bestätigter Ablauf: Welche Komponenten sind beteiligt, welche Medienwege sind relevant und welcher Betriebszustand wird gezeigt? CAD-Daten können den Aufbau erleichtern, müssen aber für die Darstellung geprüft und häufig vereinfacht werden.

Nicht jedes Innenbauteil muss sichtbar sein. Für einen Vertriebsfilm kann ein ausgewählter Schnitt reichen. Für eine Schulung sind oft mehr Schritte und deutlich genauere Zustände nötig. Das entscheidet über Modellierung, Beschriftung und Freigaben.

• Gerät und Bauart eindeutig festlegen.
• Gezeigten Betriebszustand und Wärmewege abstimmen.
• Produktmerkmale mit belastbaren Unterlagen belegen.
• Eine technische Ansprechperson für die Szenenfreigabe benennen.

Ein Film für Interessenten ist keine Montageanleitung

Auf einer Produktseite soll der Besucher Funktion und Unterschied verstehen. Im Vertrieb kann eine einzelne Sequenz eine konkrete Rückfrage beantworten. Auf einer Messe muss der Zusammenhang auch ohne Sprecher erkennbar bleiben.

Eine Montage- oder Wartungsanleitung hat eine andere Aufgabe und braucht zusätzliche Prüfung. Die Animation sollte deshalb nicht zugleich Verkauf, Installation und Fehlersuche abdecken. Ein klar abgegrenzter Film lässt sich besser gestalten und später gezielt ergänzen.
