Motoren und Getriebe in 3D animieren: Den Antrieb verständlich zeigen

Mit der Bewegung beginnen, die erklärt werden soll

Ein Film über Antriebstechnik muss nicht jedes Teil benennen. Für den Einstieg kann die Frage reichen: Wie gelangt die Bewegung vom Motor zur Arbeitsseite? Bei einem anderen Produkt geht es um einen bestimmten Getriebeaufbau, eine Schnittstelle oder die Einbindung in eine Maschine.

Lege diese Frage vor der Modellierung fest. Dann ist klar, welche Baugruppen wichtig sind und welche im Hintergrund bleiben können. Eine vollständig sichtbare Maschine hilft wenig, wenn die entscheidende Bewegung darin untergeht.

Eingang, Zahnradpaar, Ausgang

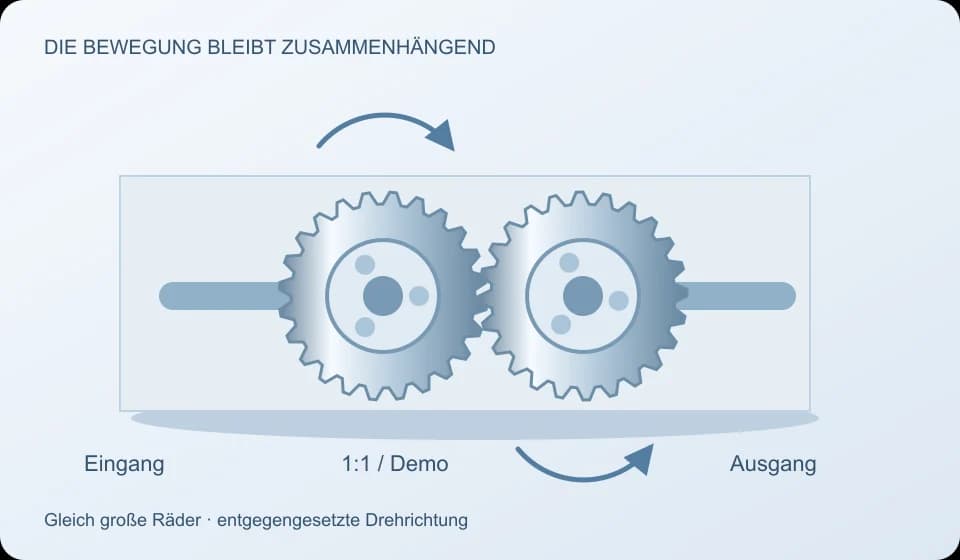

Das Beispiel zeigt ein schematisches Zahnradpaar mit gleich großen Rädern. Der Eingang setzt das erste Rad in Bewegung. Das außenverzahnte zweite Rad dreht sich entgegengesetzt und überträgt die Bewegung auf den Ausgang. Die Ansicht bleibt bewusst einfach, damit man die Verbindung erkennt.

Bei unterschiedlichen Zähnezahlen ändern sich die Drehzahlverhältnisse. Für ein reales Produkt wird die Bewegung an dessen Geometrie und Übersetzung angepasst. Das Bildbeispiel behauptet keine Drehmoment-, Wirkungsgrad- oder Belastungswerte.

Ein Schnitt zeigt mehr als ein transparentes Gehäuse

Transparenz kann helfen, Innenleben und Außenform zusammen zu sehen. Wird aber alles gleichzeitig durchsichtig, überlagern sich Wellen, Räder und Gehäusekanten. Ein gezielter Schnitt oder das zeitweise Ausblenden einer Baugruppe ist oft lesbarer.

Zeige zuerst das geschlossene Produkt und halte seine Orientierung beim Öffnen möglichst stabil. Ein markierter Eingang und Ausgang geben dem Zuschauer Bezugspunkte. Eine Nahansicht folgt erst, wenn ihre Position im Gesamtantrieb klar ist.

Technische Bewegung vor dem schönen Licht prüfen

Bei ineinandergreifenden Zahnrädern müssen Richtung, Geschwindigkeit und Kontakt zusammenpassen. Wellen und verbundene Teile dürfen nicht unabhängig voneinander rotieren. Eine unpassende Bewegung fällt Fachkunden schnell auf, auch wenn das Material überzeugend aussieht.

Deshalb wird ein einfacher Bewegungsentwurf geprüft, bevor die finale Gestaltung berechnet wird. Technische Ansprechpartner können darin Reihenfolge, Übersetzung und Anschlüsse beurteilen. So werden Korrekturen am Ablauf früh möglich.

• Geometrie: Welche Teile greifen tatsächlich ineinander?
• Bewegung: Welche Verbindung ist fest, welche beweglich?
• Relation: Welche Drehrichtung und Übersetzung sind korrekt?
• Darstellung: Was muss sichtbar sein, was darf ausgeblendet werden?

Was der Antrieb im Einsatz bewirkt

Nach der Innenansicht gehört der Antrieb wieder in seine Anwendung. Zeige beispielsweise, welcher Teil einer Maschine durch den Ausgang bewegt wird. Dadurch versteht ein Kunde nicht nur den Aufbau, sondern die Aufgabe des Systems.

Eine Produktanimation kann diese Anwendung schematisch zeigen. Belastbare Aussagen zu Leistung, Geräusch oder Effizienz brauchen dagegen freigegebene Daten und passende Bedingungen. Bewegte Bilder allein sind kein technischer Nachweis.

So lässt sich das Projekt vorbereiten

Für eine erste Einschätzung helfen ein Produktlink, CAD-Daten oder Zeichnungen sowie eine kurze Erklärung des Bewegungsablaufs. Nenne auch, wer den Film sehen soll: technischer Einkauf, Anwender oder Besucher auf einer Messe.

Im Angebot werden die sichtbaren Baugruppen, benötigten Ansichten, animierten Abläufe und Ausgabeformate beschrieben. Du brauchst dafür keinen fertigen Filmplan. Die Bildfolge entsteht aus dem Produkt und der Frage, die der Film beantworten soll.
